Membuat PCB Like a PRO: Autan + H2O2 + HCL

September 10, 2018

Membuat PCB sendiri cukup mudah. PCB yang akan dibuat adalah PCB single layer yaitu PCB yang jalurnya hanya satu layer (layer bawah). Full video tutorial.


Langkah-langkah pembuatan PCB sebagai berikut:



1. Persiapan

Bahan-bahan yang harus disiapkan adalah sebagai berikut:

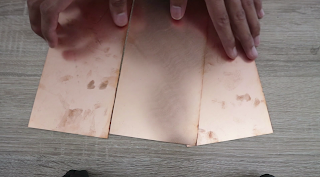

  • PCB polos
Bahan PCB polos sebaiknya yang tahan panas (minimal semi fiber)
PCB Semi Fiber - Rahmat Siswanto
PCB Semi Fiber

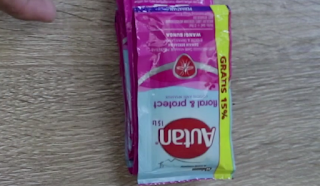

  • Autan
Autan digunakan sebagai bahan larutan untuk transfer layout ke PCB
Autan - Rahmat Siswanto
Autan

  • Wadah Plastik
Ada dua wadah plastik yang harus disiapkan; yang pertama wadah untuk larutan autan; yang kedua wadah untuk etching (h2O2 + HCL)
Wadah plastik

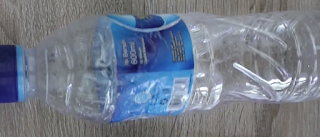

  • Botol minuman
Botol minuman digunakan sebagai wadah untuk mencampurkan Autan
Botol minuman - rahmat siswanto
Botol minuman

  • Cairan H2O2
H2O2 adalah cairan asam yang akan digunakan untuk proses etching

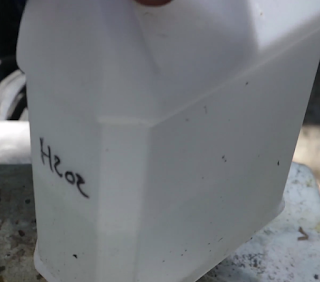

h2o2 - rahmat siswanto
Cairan H2O2

  • Cairan HCL / cloride
H2O2 adalah cairan pelarut tembaga untuk proses etching

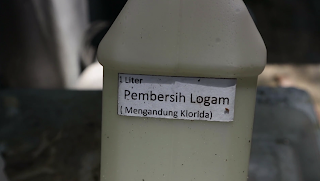

cairan HCL - rahmat siswanto
Cairan HCL



2. Pembuatan Larutan Autan

Langkah-langkah pembuatan larutan autan:
  • Isi botol dengan air sebanyak 250 ml
  • Campurkan 3 saset autan
  • Kocok hingga autan larut (tidak ada lagi gumpalan)
  • Tuangkan larutan ke wadah plastik
Larutan autan - rahmat siswanto
Larutan Autan

3. Cetak layout

Layout PCB dibuat menggunakan software eagle (software apapun boleh) kemudian diprint menggunakan printer laser (contoh: HP Laserjet P1102). Pada saat print layout jalur pastikan layer hanya menampilkan bottom, pads, dan dimension.

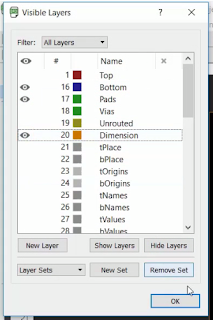

layer layout jalur - rahmat siswanto
Layer layout jalur

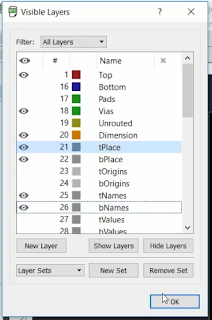

Untuk layout label pastikan layer hanya menampilkan top, vias, dimension, tPlace, bPlace, tNames, dan bNames.
Layer layout label
Khusus untuk layout label, print dengan settingan mirror dalam keadaan aktif seperti gambar dibawah ini.

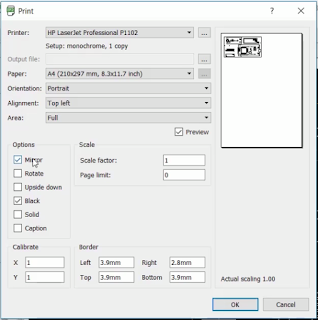

Setting print layout label
Potong kertas dan masukkan lagi setiap kali selesai mencetak layout, jangan reprint pada kertas yang sama yang terdapat layoutnya karena kalau reprint panas yang dihasilkan akan merusak hasil print yang pertama (hanya yang terakhir saja yang bagus).


4. Transfer Layout Jalur ke PCB

Langkah-langkah memindahkan (transfer) dari kertas ke PCB:
  • Rendam hasil print layout ke wadah larutan autan
  • Tempelkan ke PCB
  • Tekan-tekan layoutnya agar tertempel dengan baik pada PCB
  • Panaskan menggunakan hairdryer atau kompor api
  • Lepas kertasnya dan bersihkan sisa kertas putihnya

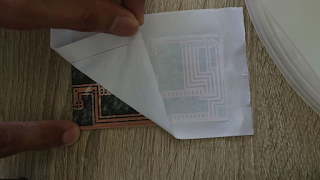

Proses pelepasan kertas layout

5. Etching

Langkah-langkah etching (melarutkan tembaga pada PCB):
  • Ambil air sebanyak 3 tutup botol, tuangkan ke wadah
  • Ambil cairan H2O2 sebanyak 1 tutup botol, tuangkan ke wadah
  • Ambil cairan HCL sebanyak 1 tutup botol, tuangkan ke wadah
  • Celupkan PCB ke larutan
  • Setelah semua tembaga hilang, angkat dan bersilhkan PCB menggunakan sikat kawat

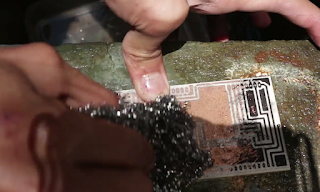

Membersihkan PCB dari sisa layout

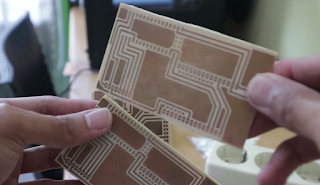

Hasil etching PCB - rahmat siswanto
Hasil etching PCB

6. Bor PCB

PCB yang sudah dietching selanjutnya di bor sesuai dengan layoutnya.
Proses membuat lubang pads PCB menggunakan bor

7. Transfer Layout Label ke PCB

Setelah PCB dilubangi selanjutnya memasang layout label pada PCB, caranya sama dengan langkah no.4

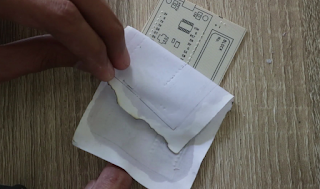

Proses pelepasan layout label

8. Pemasangan Komponen

Setelah semua langkah 1-7 selesai selanjutnya pemasangan komponen. Siapkan solder dan timah.
Hasil akhir
